Коаксиальный кабель

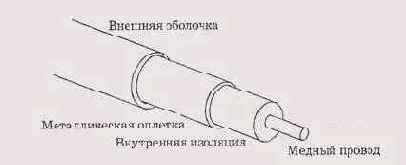

Рисунок 2.2. Коаксиальный кабель
Основное применение коаксиальный кабель находит в сетях с топологией типа «шина». При этом на концах кабеля обязательно должны устанавливаться терминаторы для предотвращения внутренних отражений сигнала, причем один (и только один!) из терминаторов должен быть заземлен. Без заземления металлическая оплетка не защищает сеть от внешних электромагнитных помех и не снижает излучение передаваемой по сети информации во внешнюю среду. Но при заземлении оплетки в двух или более точках из строя может выйти не только сетевое оборудование, но и компьютеры, подключенные к сети (подробнее об этом - в специальном разделе этой главы). Терминаторы должны быть обязательно согласованы с кабелем, то есть их сопротивление должно быть равно волново му сопротивлению кабеля. Например, если используется 50-омный кабель, для него подходят только 50-омные терминаторы.
Реже коаксиальные кабели применяются в сетях с топологией «звезда» и «пассивная звезда» (например, в сети Arcnet). В этом случае проблема согласования существенно упрощается, так как внешних терминаторов на свободных концах не требуется.
Волновое сопротивление кабеля указывается в сопроводительной документации. Чаще всего в локальных сетях применяются 50-омные (например, RG-58, RG-11) и 93-омные кабели (например, RG-62). 75-омные кабели, распространенные в телевизионной технике, в локальных сетях не используются. Вообще, марок коаксиального кабеля значительно меньше, чем кабелей на основе витых пар. Он не считается особо перспективным. Не случайно в сети Fast Ethernet не предусмотрено применение коаксиальных кабелей. Однако во многих случаях классическая шинная топология (а не пассивная звезда) очень удобна. Как уже отмечалось, она не требует применения дополнительных устройств - концентраторов.
Существует два основных типа коаксиального кабеля:
Тонкий кабель используется для передачи на меньшие расстояния, чем толстый, так как в нем сигнал затухает сильнее. Зато с тонким кабелем гораздо удобнее работать: его можно оперативно проложить к каждому компьютеру, а толстый требует жесткой фиксации на стене помещения. Подключение к тонкому кабелю (с помощью разъемов BNC байонетного типа) проще и не требует дополнительного оборудования, а для подключения к толстому кабелю надо использовать специальные довольно дорогие устройства, прокалывающие его оболочки и устанавливающие контакт как с центральной жилой, так и с экраном. Толстый кабель примерно вдвое дороже, чем тонкий. Поэтому тонкий кабель применяется гораздо чаще.
Как и в случае витых пар, важным параметром коаксиального кабеля является тип его внешней оболочки. Точно так же в данном случае применяются как non-plenum (PVC), так и plenum кабели. Естественно, теф-лоновый кабель дороже поливинилхлоридного. Обычно тип оболочки можно отличить по ее окраске (например, для кабеля PVC фирма Belden использует желтый цвет, а для тефлонового - оранжевый).
Типичные величины задержки распространения сигнала в коаксиальном кабеле составляют для тонкого кабеля около 5 нс/м, а для толстого — около 4,5 нс/м.
Существуют варианты коаксиального кабеля с двойным экраном (один экран расположен внутри другого и отделен от него дополнительным слоем изоляции). Такие кабели имеют лучшую помехозащищенность и защиту от прослушивания, но они немного дороже обычных.
В настоящее время считается, что коаксиальный кабель устарел, в большинстве случаев его вполне может заменить витая пара или оптоволоконный кабель. Новые стандарты на кабельные системы уже не включают его в перечень типов кабелей.
<
