Соединение абонентов сети Token-Ring в кольцо с помощью концентратора (MAU)

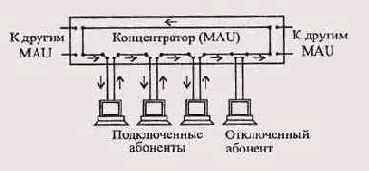

Рисунок 5.4. Соединение абонентов сети Token-Ring в кольцо с помощью концентратора (MAU)


В каждом кабеле, соединяющем адаптеры и концентратор (адаптерные кабели, adapter cable), находятся на самом деле две разнонаправленные линии связи. Такими же двумя разнонаправленными линиями связи, входящими в магистральный кабель (path cable), объединяются между собой в кольцо различные концентраторы (Рисунок 5.5), хотя для этой же цели может также использоваться и единственная однонаправленная линия связи (Рисунок 5.6).
