Структура сети 10OVG-AnyLAN

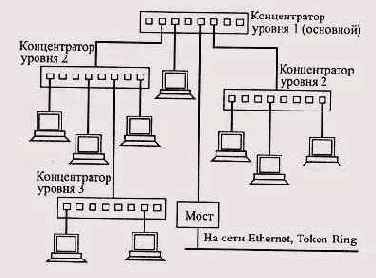

Рисунок 5.18. Структура сети 10OVG-AnyLAN
Сеть lOOVG-AnyLAN состоит из центрального (основного) концентратора уровня 1, к которому могут подключаться как отдельные абоненты, так и концентраторы уровня 2, к которым в свою очередь подключаются абоненты и концентраторы уровня 3. При этом сеть может иметь не более трех таких уровней. Получается, что максимальный размер сети может составлять 600 метров для неэкранированной витой пары.
В отличие от неинтеллектуальных концентраторов других сетей (например, Ethernet), концентраторы сети lOOVG-AnyLAN - это интеллектуальные контроллеры, которые управляют всем доступом к сети. Для этого они непрерывно контролируют запросы, поступающие на все порты. Концентраторы принимают все приходящие пакеты и отправляют их только тем абонентам, которым они адресованы. Однако никакой обработки информации они не производят, то есть в данном случае получается все-таки не настоящая (активная) звезда, но и не пассивная звезда.
Каждый из концентраторов может быть настроен на работу с форматами пакетов Ethernet или пакетов Token-Ring. При этом концентраторы всей сети должны работать с пакетами только какого-нибудь одного формата. Для связи с сетями Ethernet и Token-Ring необходимы мосты, но мосты довольно простые.
Концентраторы имеют один порт верхнего уровня (для присоединения его к концентратору более высокого уровня) и несколько портов нижнего уровня (для присоединения абонентов). В качестве абонента может выступать компьютер (рабочая станция), сервер, мост, маршрутизатор, коммутатор, а также другой концентратор.
Каждый порт концентратора может быть установлен в один из двух возможных режимов работы.
Метод доступа к сети lOOVG- AnyLAN довольно типичен для сетей с топологией «звезда» и состоит в следующем.
Каждый желающий передавать абонент посылает концентратору свой запрос на передачу. Концентратор циклически прослушивает всех абонентов по очереди и дает право передачи абоненту, следующему по порядку за тем, который закончил передачу. То есть величина времени доступа гарантирована. Но этот простейший алгоритм усложнен в сети lOOVG-AnyLAN, так как запросы могут иметь два уровня приоритета:
Запросы с высоким уровнем приоритета обслуживаются раньше, чем запросы с нормальным приоритетом. Если приходит запрос высокого приоритета, то нормальный порядок обслуживания прерывается, и после окончания приема текущего пакета обслуживается запрос высокого приоритета. Если таких высокоприоритетных запросов несколько, то возврат к нормальной процедуре обслуживания происходит только после полной обработки всех этих запросов. При этом концентратор следит за тем, что-
бы не была превышена установленная величина гарантированного времени доступа. Если высокоприоритетных запросов слишком много, то запросы с нормальным приоритетом автоматически переводятся им в ранг высокоприоритетных. Таким образом, даже низкоприоритетные запросы не будут ждать своей очереди слишком долго.
Концентраторы более низких уровней также анализируют запросы абонентов, присоединенных к ним, и в случае необходимости пересылают их запросы к концентратору более высокого уровня. За один раз концентратор более низкого уровня может передать концентратору более высокого уровня не один пакет (как обычный абонент), а столько пакетов, сколько абонентов присоединено к нему.
