Соединение адаптера и концентратора в 10BASE-FL

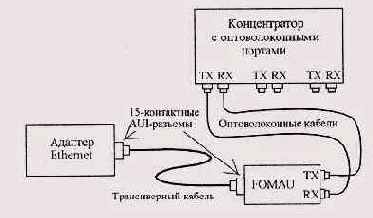

Рисунок 8.11. Соединение адаптера и концентратора в 10BASE-FL


Оптоволоконный трансивер называется FOMAU (Fiber Optic MAU). Он выполняет все функции обычного трансивера (MAU), но, кроме того, преобразует электрический сигнал в оптический при передаче и обратно при приеме. FOMAU также формирует и контролирует сигнал целостности линии связи, передаваемый в паузах между передаваемыми пакетами. Целостность линии связи, как и в случае 10BASE-T, индицируется све-тодиодами «Link». Для присоединения трансивера к адаптеру применяется стандартный АШ-кабель, такой же, как и в случае 10BASE5, но длина его не должна превышать 25 м.

Длина оптоволоконных кабелей, соединяющих трансивер и концентратор, может достигать 2 км без применения каких бы то ни было ретрансляторов. Таким образом возможно объединение в локальную сеть компьютеров, находящихся в разных зданиях, сильно разнесенных территориально.

Первоначально оптоволоконная связь применялась преимущественно для связи между репитерами. Поэтому первый стандарт FOIRL (Fiber Optic Inter-Repeater Link), разработанный в начале восьмидесятых, предполагал как раз связь между двумя репитерами на расстояние до 1000 метров. Затем были разработаны оптоволоконные трансиверы для подключения к репитеру отдельных компьютеров и стандарт 10BASE-F, включающий в себя три типа сегментов.

  • 10BASE-FL заменил старый стандарт FOIRL. Он наиболее распространен в настоящее время. Он обеспечивает связь между двумя компьютерами, между двумя репитерами или между компьютером и репитером. Максимальное расстояние - до 2000 м.
  • 10BASE-FB предназначен для синхронного обмена между несколькими репитерами с целью образования базовой распределенной репитерной системы. Максимальное расстояние - до 2000 м. Широкого распространения не получил.
  • 10BASE-FP предназначен для объединения в топологию «пассивная звезда» без использования репитеров до 33 компьютеров (для этого применяются специальные оптические разветвители). Максимальное расстояние от компьютера до разветвителя - до 500 м. Такое сокращение допустимого расстояния объясняется сильным затуханием в разветви-теле. Широкого распространения этот тип сегмента также не получил.
