Соединение компьютеров сети толстым кабелем

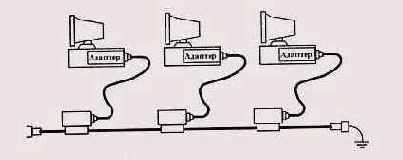

Рисунок 8.3. Соединение компьютеров сети толстым кабелем


Минимальный набор оборудования для односегментной сети на толстом кабеле включает в себя следующие элементы:

  • сетевые адаптеры (по числу объединяемых в сеть компьютеров) с AUI-разъемами;

  • толстый кабель с разъемами N-типа на концах, общая длина которого достаточна для объединения всех компьютеров сети;

  • трансиверные кабели с 15-контактными AUI-разъемами на концах длиной от компьютера до толстого кабеля (по количеству сетевых адаптеров);

  • трансиверы (по количеству сетевых адаптеров);

  • два Barrel-коннектора N-типа для присоединения терминаторов на концах кабеля;

  • один N-терминатор без заземления;

  • один N-терминатор с заземлением.

    • В настоящее время аппаратура 10BASE-5 практически не используется, но в некоторых случаях она еще применяется для организации базовой (Backbone) сети. Доля сетевых адаптеров с AUI разъемами сейчас не превышает 5%.

    <
