Соединение двух концентраторов класса II

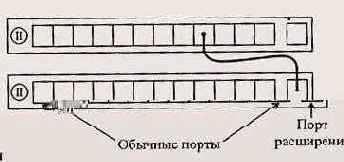

Рисунок 9.5. Соединение двух концентраторов класса II
Концентраторы класса II сложнее в производстве, чем концентраторы класса I, так как временные требования, предъявляемые к ним, жестче. Но при этом возможности их меньше, поэтому в настоящее время их постепенно вытесняют концентраторы класса I.
Концентраторы (репитеры) класса I характеризуются тем, что они преобразуют приходящие по сегментам сигналы в цифровую форму, прежде чем передавать их во все другие сегменты. В отличие от концентраторов класса II, они способны преобразовывать коды, применяемые в разных сегментах, поэтому к ним можно одновременно подсоединять сегменты разных типов, например 100BASE-TX, 100BASE-T4 и 100BASE-FX. Но этот процесс преобразования требует времени, поэтому данные концентраторы оказываются медленнее (по стандарту, их задержка составляет не более 140 битовых интервалов).
Концентраторы класса I более гибкие, они имеют более широкие возможности по наращиваемости. Именно из них строятся сложные концентраторы на базе шасси. К тому же благодаря внутренним цифровым шинам сигналов они допускают управление с удаленных рабочих станций, позволяющих контролировать нагрузку сети, состояние портов, интенсивность ошибок в сети, а также автоматически отключать неисправные сегменты. При этом для обмена с управляющей станцией применяется специально разработанный протокол обмена SNMP (Simple Network Management Protocol — простой протокол управления сетью). Такой концентратор, допускающий удаленное управление, называется интеллектуальным (Intelligent Hub).
Протокол SNMP был предложен в 1988 году комиссией IAB (Internet Activities Board). Он описывается документами RFC 1067, RFC 1098, RFC 1157. Комиссия IAB определила также и метод описания данных для этого протокола под названием ASN.l (Abstract Syntax Notation). Протокол SNMP относится к прикладному уровню, он работает с протоколами IP и IPX. Он позволяет как собирать информацию о сети, так и управлять устройствами сети.
Протокол SNMP подразумевает хранение информации об устройствах сети в формате ASN.1 в виде текстовых файлов, каждый из которых называется MIB (Management Information Base - база управляющей информации). Например, в случае интеллектуального концентратора с него можно считать информацию о количестве пакетов, переданных и полученных каждым из портов, можно также включить и выключить каждый порт. Но это далеко не все возможности управления с помощью SNMP.
Чтобы управлять устройством сети, контроллер этого устройства должен выполнять программу агента SNMP. Программа агента собирают данные о системе, в которой они запущены и управляют объектами данных системы.
Рабочая станция, управляющая сетью (NMS - Network Management Station) - это один из компьютеров, подключенных к сети, на котором запущен специальный пакет прикладных программ, которые в удобном графическом виде отображают состояние сетевых устройств и позволяют управлять ими.
Протокол SNMP поддерживает три типа команд:
Команды и реакции протокола SNMP передаются посредством модулей данных в составе дейтаграмм (PDU - Protocol Data Unit). Протокол предусматривает также передачу информации о типе кодирования MIB, поэтому в разных устройствах MIB может иметь различный формат. Существует ряд фирменных и стандартных форматов MIB для сетевых адаптеров (MIB-II), концентраторов, мостов и сети в целом (RMON MIB), поддерживаемых SNMP.
<
