Сеть Fast Ethernet максимальной длины

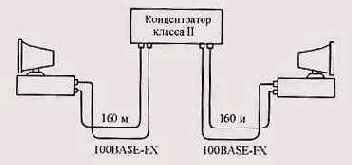

Рисунок 10.9. Сеть Fast Ethernet максимальной длины
А теперь посмотрим, какова может быть максимальная величина сети Fast Ethernet. Для этого надо взять сеть с одним концентратором класса II и два сегмента 100BASE-FX. Элементарный расчет показывает, что при одинаковых сегментах длина каждого из них может достигать 160 метров (Рисунок 10.9), а общая длина сети составит 320 метров. Расчет двойного времени прохождения для этого случая будет выглядеть так:
92 + 100 + 2 • 1,0 • 160 = 512.
Получается, что сеть работоспособна, хотя и на пределе. Естественно, в данном случае важна только суммарная длина обоих кабелей. При уменьшении длины какого-нибудь из сегментов можно без потери работоспособности увеличить на точно такую же величину длину другого сегмента.
Если в приведенной на Рисунок 10.9 конфигурации используется концентратор класса I, а не концентратор класса II, то допустимая суммарная длина сегментов сокращается с 320 м до 272 м (расчет для этого случая очевиден). А с учетом рекомендуемого стандартом запаса лучше еще уменьшить суммарную длину кабеля на 1-4 м, что даст снижение круговой задержки на 1-4 битовых интервала.
В заключение отметим, что модель 2 целесообразно применять в основном при наличии в сети оптоволоконных сегментов. На электрическом кабеле даже при большом желании довольно трудно создать сеть слишком большого размера.
<
