Соединение сдвумя концентраторами

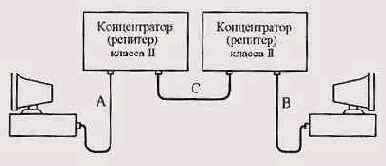

Рисунок 10.6. Соединение сдвумя концентраторами
В случае первой конфигурации правила модели 1 предельно простые: электрический кабель не должен быть длиннее 100 м, полудуплексный оптоволоконный не должен быть длиннее 412м, полнодуплексный оптоволоконный - 2000 м (при этом задержка сигнала в кабеле уже не имеет значения, так как метод CSMA/CD не работает).
В случае применения конфигурации с одним концентратором надо ограничивать длину кабелей сети в соответствии с таблицей 10.3.
В случае выбора конфигурации с двумя концентраторами надо ограничивать длину кабелей А и В в соответствии с таблицей 10.4 (по умолчанию предполагается, что кабель С имеет длину 5 м).
