Проекции сигналов на комплексную плоскость для метода модуляции

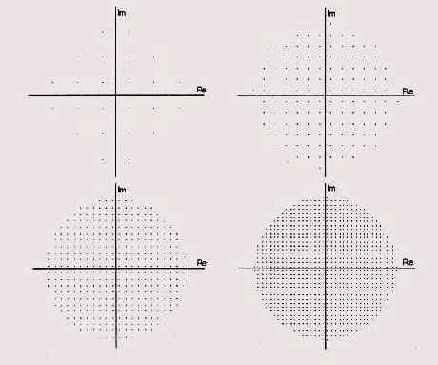

Рисунок 12.10. Проекции сигналов на комплексную плоскость для метода модуляции


Стоит сделать замечание относительно двух возможных способов описания скоростей модемов. Скорость в бодах (baudrate) представляет собой физическую частоту смены посылок. Она обычно ограничена полосой пропускания телефонной линии (от 300 до 3400 Гц, т.е. 3100 Гц). Частота несущей выбирается близкой к середине полосы пропускания телефонной линии; для стандарта V.34 предусмотрен ряд возможных частот несущей в диапазоне от 1600 до 2000 Гц («уход» в ту или иную сторону от центра полосы пропускания может несколько улучшить качество связи). Таким образом, бодовый интервал (длительность одной элементарной посылки) может содержать менее одного периода гармонического колебания (в отличие от случая, показанного на Рисунок 12.8.). Информационная скорость передачи может задаваться либо в бит/с (в англоязычной литературе в bps — bit per second), либо в числе символов в секунду, то есть байт/с (в англоязычной литературе в cps - characters per second). Скорость в бит/с всегда больше или равна скорости в бодах, причем отношение этих скоростей совпадает с числом бит, приходящихся на один бодовый интервал в том или ином методе модуляции. Произведение 3100 (стандартная полоса пропускания телефонной линии в Гц)х9 (максимальное число бит, приходящихся на один бодовый интервал в методе модуляции QAM) все еще меньше 33600 Бит/с. Это означает необходимость использования более широкой полосы пропускания (и большей частоты смены посылок), что и является одной из особенностей стандарта V.34 (см. следующий раздел). Правда, в случае стандарта V.34 вместо скорости в бодах частота смены посылок задается в числе символов/с, что не меняет ее абсолютной величины.

<
